一、產品概述
FZN16-12 FZN16-12D FZRN16-12D戶內交流高壓負荷開關-熔斷器組合電器(以下簡稱“系列開關”)，性能達到GB3804-90《3-63KV交流高壓負荷開關》和IEC420《交流高壓負荷開關-熔斷器組合電器》(1990版)國際標準及國家標準（報批稿）的要求，具有開斷安全可靠、電壽命長、可頻繁操作，開斷轉移電流時，基本不需要維護，具有明顯隔離斷口等優點。負荷開關-熔斷器組合電器還具有保護變壓器過載，防止設備缺相運行功能。

二、產品用途
FZN16-12 FZN16-12D FZRN16-12D開關適用于額定電壓6-12KV三相交流50Hz的電網中，作為開斷負荷電流、過載電流及短路電流之用，特別適用于無油化，不檢修及頻繁操作要求的場所。本產品可配合CS6-Ⅰ型操作機構及CS□手動操作機構。

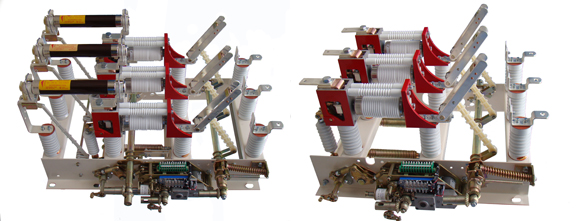

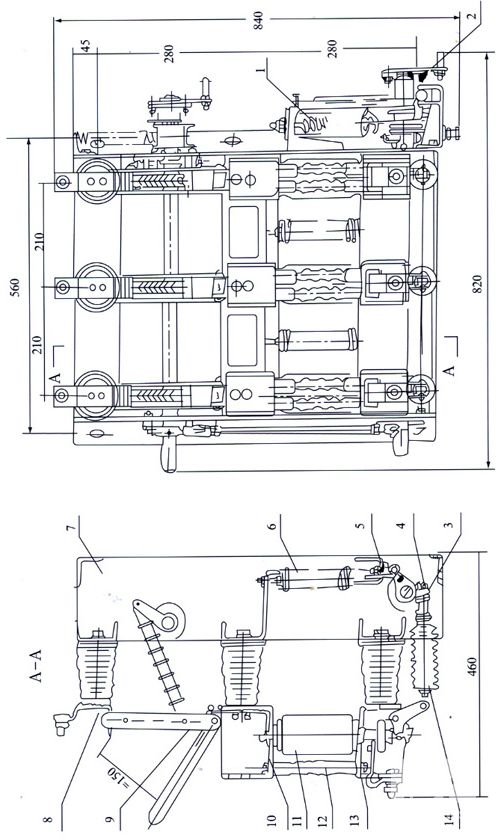

外形圖

1、合閘彈簧
2、操動機構
3、導向套
4、調節螺套
5、分閘緩沖墊
6、分閘緩接簧
7、支架
9、絕緣子
10上支架
11、真空滅弧室
12、絕緣保持架
13、下支架
14絕緣推拉桿
三、使用環境條件
海拔不超過1000米；
b、周圍空氣溫度上限 +40oC 下限-25oC；
c、相對濕度：日平均值不大于95%，月平均值不大于90%；
d、周圍空氣應不受腐蝕性或可燃性氣體、水蒸汽等明顯污染；

e、無經常性的劇烈運動；

四、FZN16-12 FZN16-12D FZRN16-12D系列戶內交流高壓真空負荷開關 技術參數 ：

序號	名稱	單位	參數
1	額定電壓	KV	12
2	最高工作電壓	KV	12
3	額定頻率	Hz	50
4	額定電流	A	630
5	額定有功負載開斷電流	A	630
6	額定閉環開斷電流	A	630
7	5%額定有功負載開斷電流	A	31.5
8	額定電纜充電開斷次數	A	10
9	額定電容開斷電流	A	400
10	額定空載變壓器開斷電流	A	6000KVA 變壓器空載電流
11	1min 工頻耐受電壓（有效值）對地、相間、真空斷口/隔離斷口	KV	42/48
12	全波雷電沖擊耐受電壓（峰值）對地、相間、真空斷口/隔離斷口	KV	75/85
13	額定短時耐受電流(熱穩定)	KV/S	20/3
14	額定峰值耐受電流(動穩定)	KA	50
15	額定短路關合電流	KA	50
16	額定電流開斷次數	次	10000
17	機械壽命	次	10000
18	觸頭允許磨損累計厚度	mm	3
19	分合閘操作力矩（力）	Nm/(N)	175(350)

五、負荷開關-熔斷組合電器的技術參數見下表：

序號	名稱	單位	參數
1	額定電壓	KV	12
2	最高工作電壓	KV	12
3	額定頻率	Hz	50
4	熔斷器最大額定電流	A	125	200
5	額定轉移電流	A	2000	3150
6	熔斷器觸發開關的分閘時間	ms	35±5
7	額定短路開斷電流（預期有效值）	KA	31.5
8	額定短路關合電流（預期峰值）	KA	80
9	1min 工頻耐受電壓（有效值）對地、相間、真空斷口/隔離斷口	KV	42/48
10	全波雷電沖擊耐受電壓（峰值）對地、相間、真空斷口/隔離斷口	KA	75/85
11	熔斷器撞擊器輸出能量	J	2-5

六、組合電器所配熔斷器的技術參數（見下表）

序號	項目	單位	參數
1	觸頭開距	mm	8+1
2	觸頭形程	mm	3+1
3	平均合閘速度	m/s	0.6±0.2
4	平均分閘速度	m/s	1±0.2
5	三相觸頭分、合閘不同期性	ms	≤2
6	觸頭合閘彈跳時間	ms	≤2
7	帶電體之間及相對地距離	mm	≥125
8	上、下支架主回路電阻	μΩ	≥60
